高压环氧管道成套设备
高压环氧管道设备
High Pressure Epoxy Pipe Equipment
核心设备

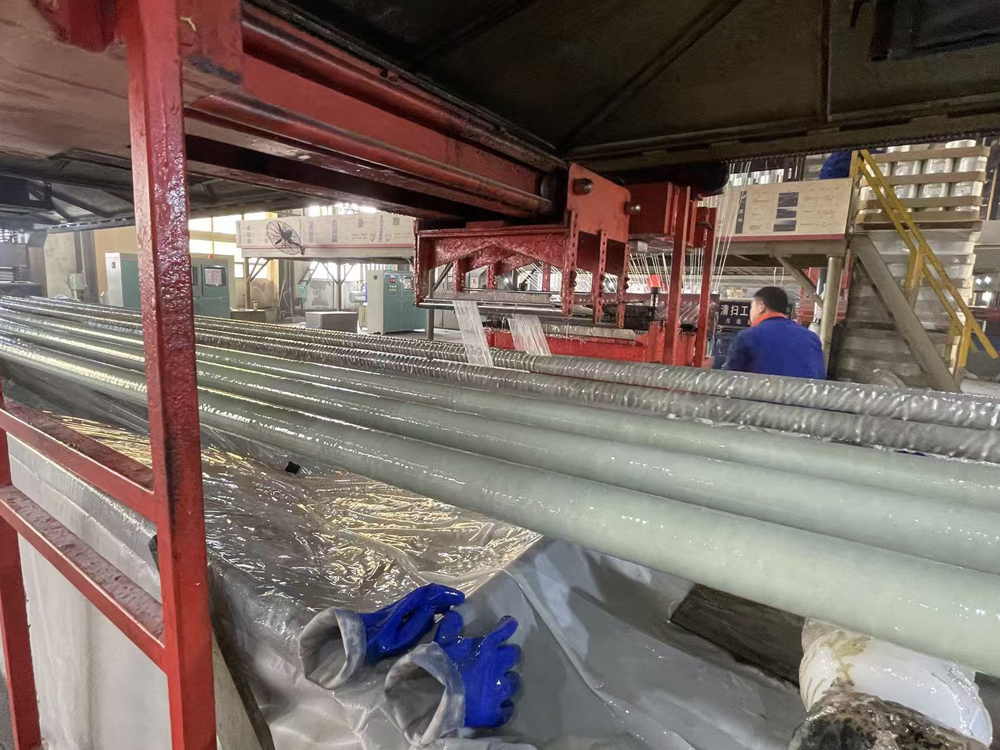

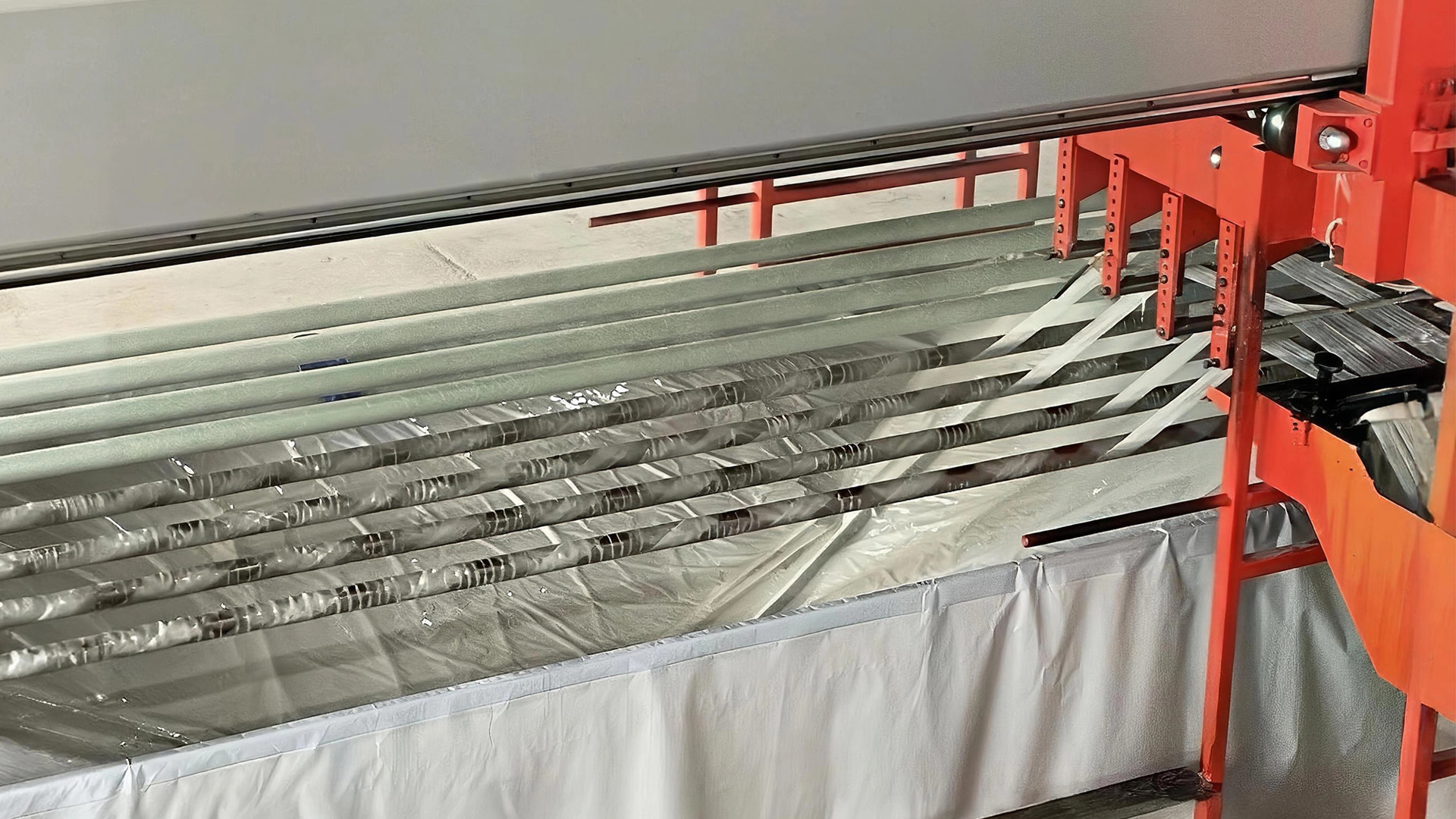

多芯轴多工位缠绕固化一体机
Multi-spindle Multi-station Integrated Winding and Curing Machine
八芯轴/六芯轴/四芯轴 二维/三维/四维 高精度数字化控制内固化缠绕机
除味系统
Odour disposal system
集成式异味处理单元，采用活性炭吸附与催化氧化技术，高效去除环氧树脂固化时产生的挥发性气体，环保达标，车间空气清新。
螺纹制作生产线
Thread Manufacturing Production Line
有胶泥配方螺纹制作生产线与CNC车床螺纹生产线 两种工艺选择。

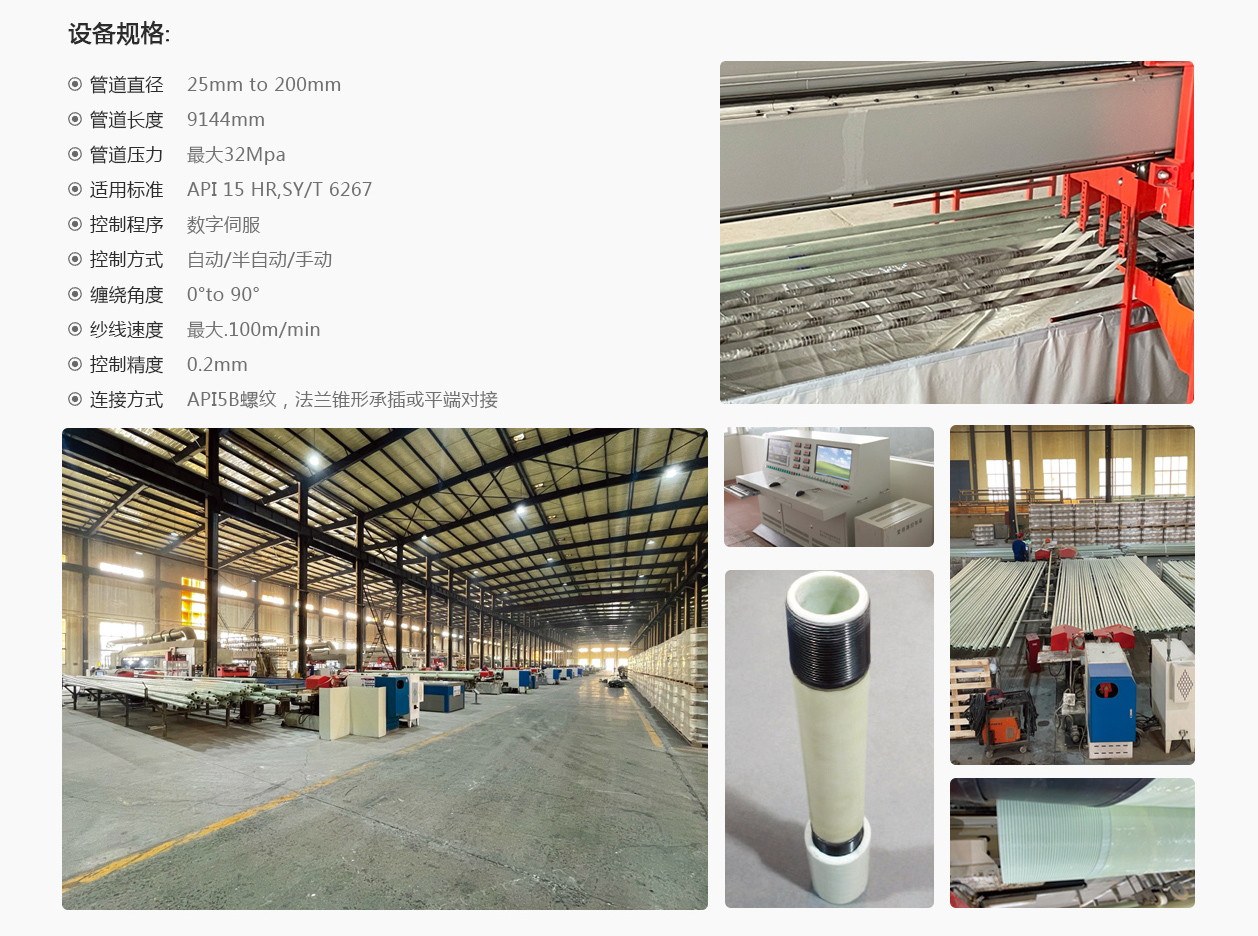

设备规格
| 技术参数项目 | 规格指标 / 性能范围 |
|---|---|
| 有效长度 | 9144 mm |
| 口径 | 40mm to 200mm 高压 |
| 连接方式 | 法兰 / 胶圈锁键 / 承插 / 螺纹 |
| 树脂类型 | 环氧 / 乙烯基 |
| 缠绕角度 | 5° – 90° |

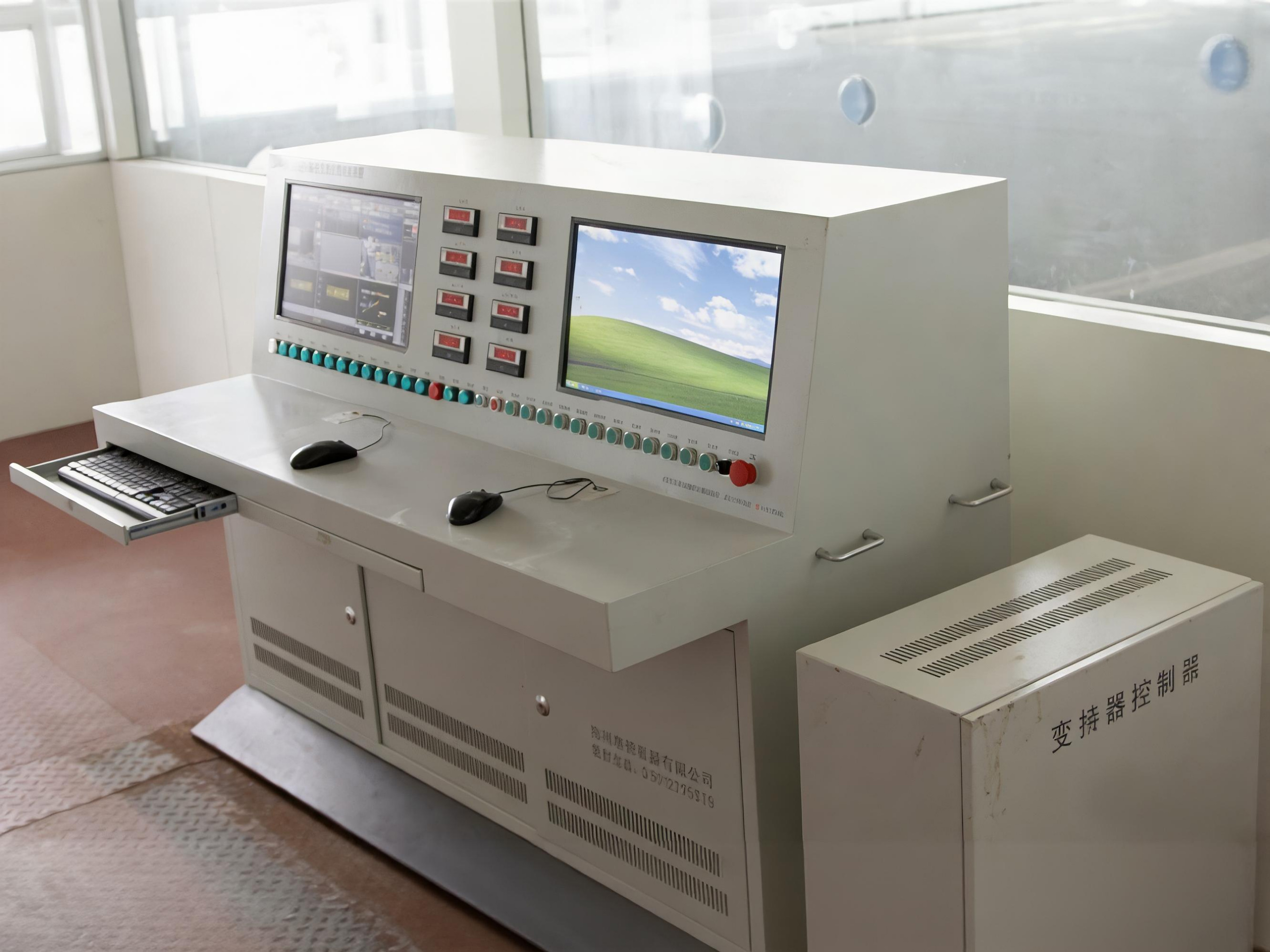

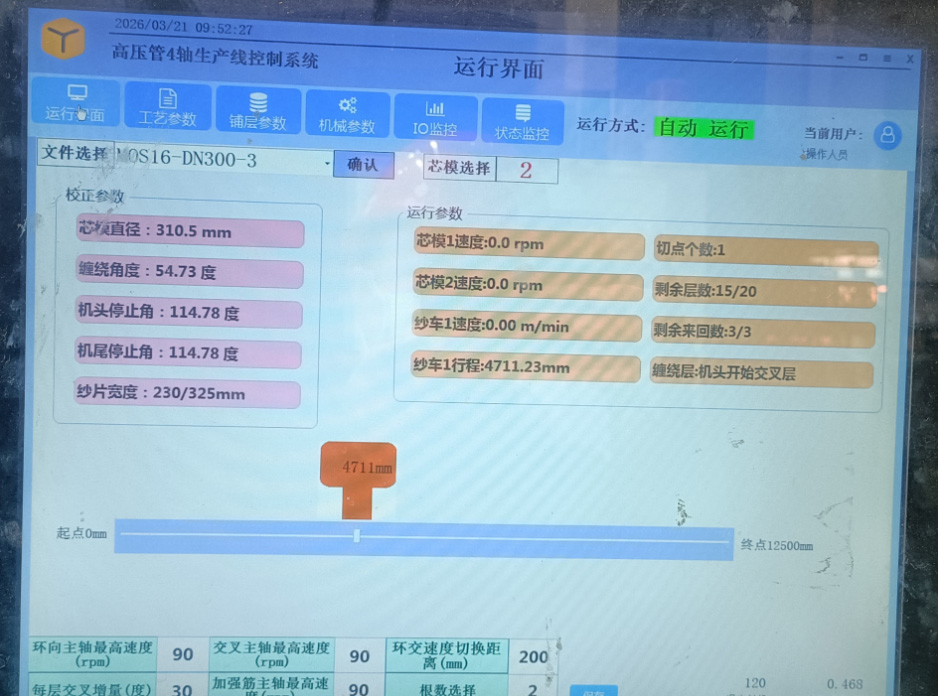

| 控制方式 | 手动 / 半自动 / 全自动数控 |
| 布纱精度 | ±0.2 mm |
| 重复定位精度 | 0.2 mm |
| 缠绕方式 | 交叉 & 环向 |
| 固化方式 | 蒸汽 |
设备主要构成
- 供料设备
- 八芯轴/六芯轴/四芯轴 缠绕主机
- 蒸汽固化装置
- 脱模设备
- 切割、打磨设备
- 制作阳螺纹设备
- 管件制作设备
- 水压试验设备
- 管道用芯轴
- 管件用模具
设备主要特点
1 八芯轴/六芯轴/四芯轴同时动作，缠绕与固化一次完成，生产效率高
2 可自动完成不同缠绕角度与壁厚控制

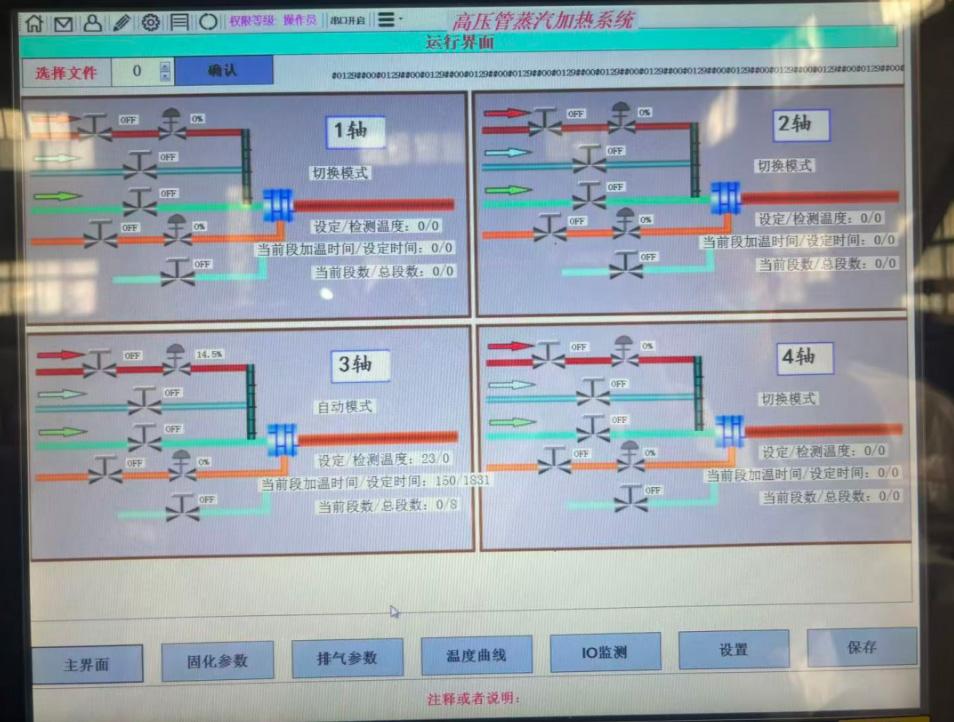

3 数字温度控制，分时段精准控制固化温度
4 芯轴内部蒸汽加热，无需后固化

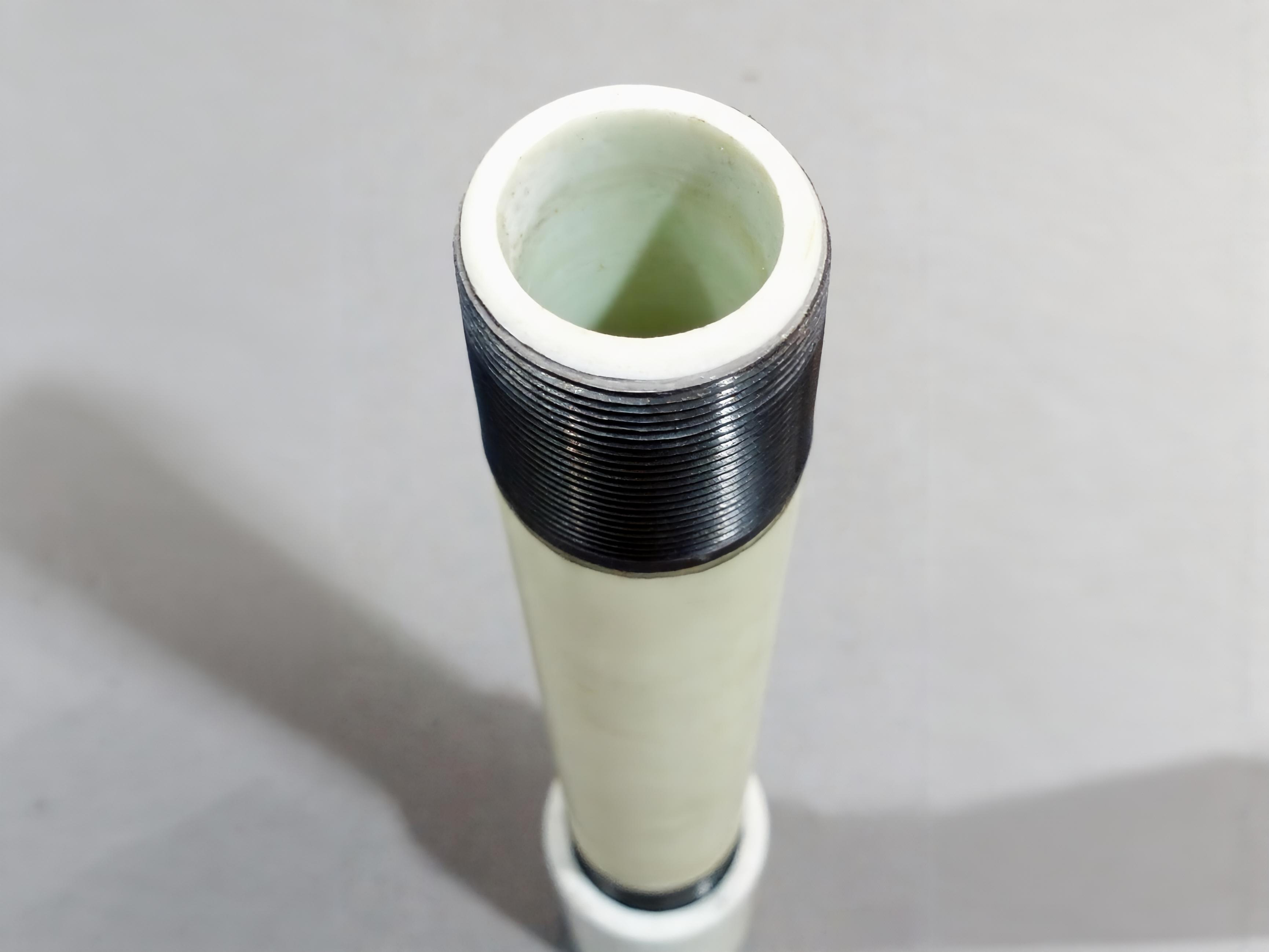

5 螺纹材质与管体一致，可承受同等拉力

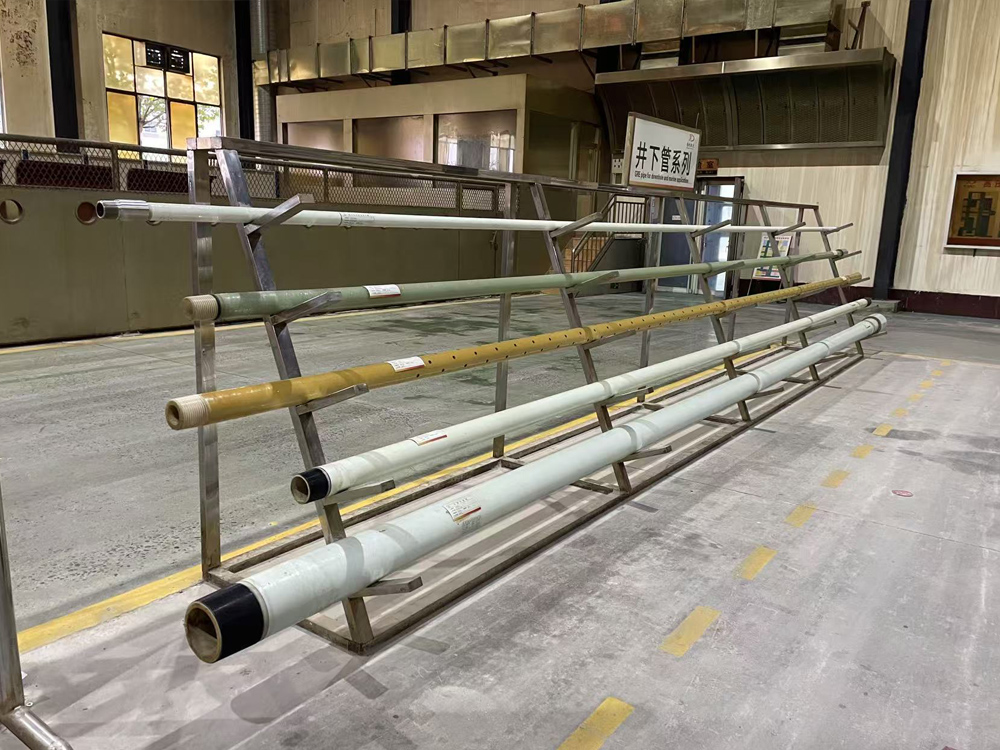

产品主要应用
石油输送管线
污水注入输送管线
井下保护套管（耐受120℃工作环境）
卤水输送管线

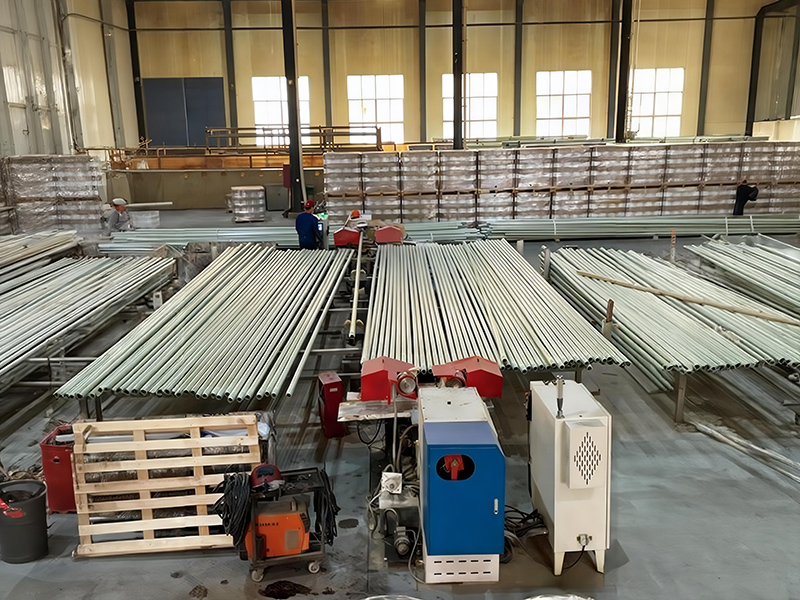

产品实拍与细节
